Pessoal

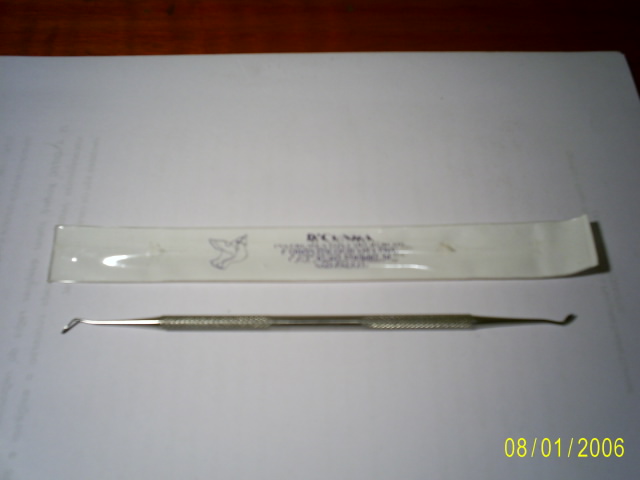

Vou postar aqui meu projeto que anda em paralelo com o do Subaru, infelizmente não tenho as primeiras fotos da abertura da porta, mas vou mostrar a vocês a ferramenta que utilizei para abertura.
Que vou levar para desputar o troféu melhor carro de competição na convenção de Santos aqui em São Paulo em Maio.
Logo colocarei mais fotos
Obrigado
Mercedes CLK SERVICE 24 H DTM 2001 / Portas Abertas
Mercedes CLK SERVICE 24 H DTM 2001 / Portas Abertas
- Anexos
-

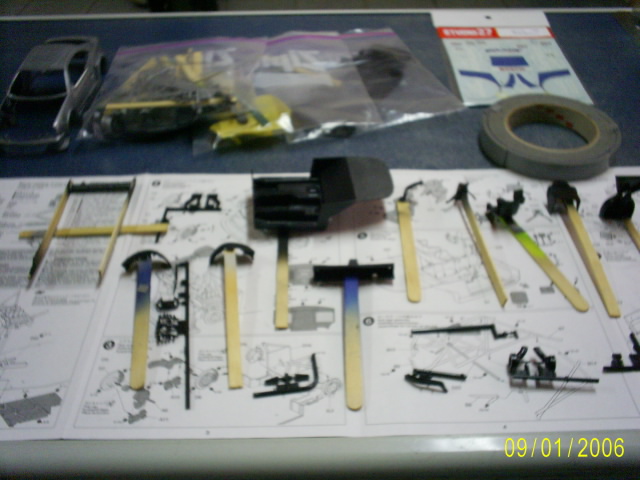

- As partes separadas por cor e colocadas no palito pronta par dar fundo.
- S4021445.JPG (99.41 KiB) Visto 8533 vezes
-

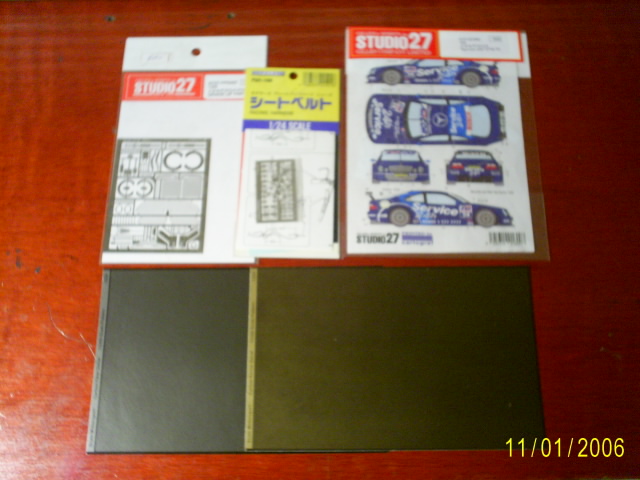

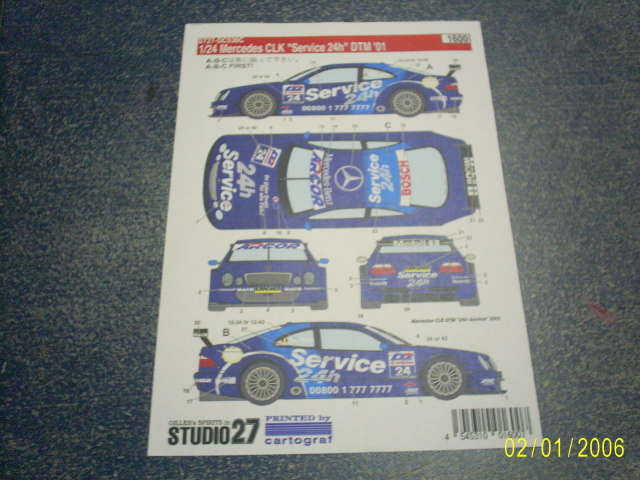

- Este vai ser o jogo de decal
- S4021314.JPG (130.27 KiB) Visto 8533 vezes
-
- Com a porta aberta
- S4021057.JPG (85.88 KiB) Visto 8535 vezes
-

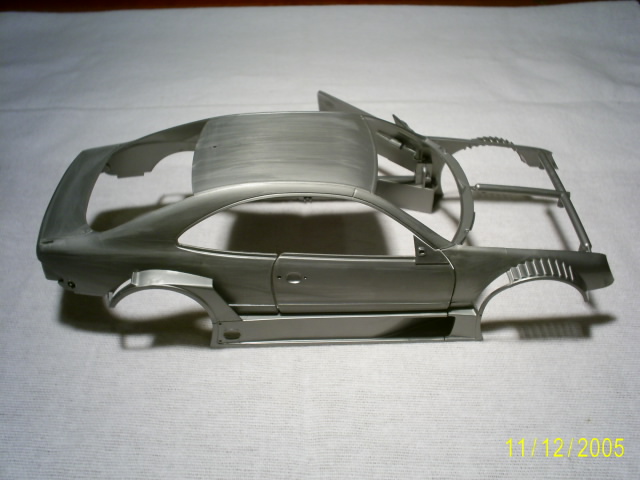

- Com aporta fechada
- S4021056.JPG (84.04 KiB) Visto 8537 vezes
-

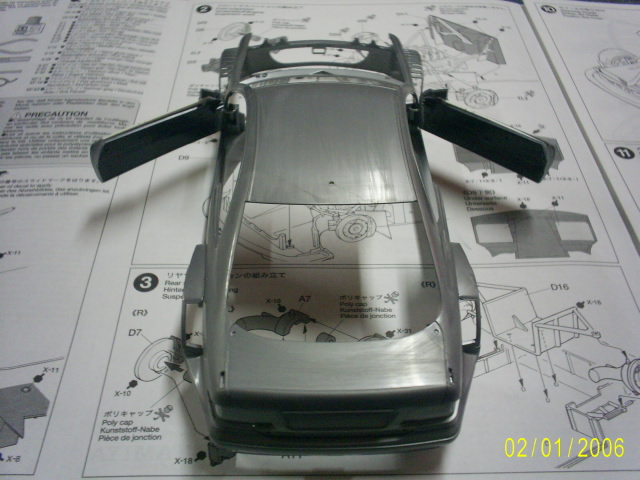

- com as duas portas
- S4021317.JPG (105.58 KiB) Visto 8537 vezes
-

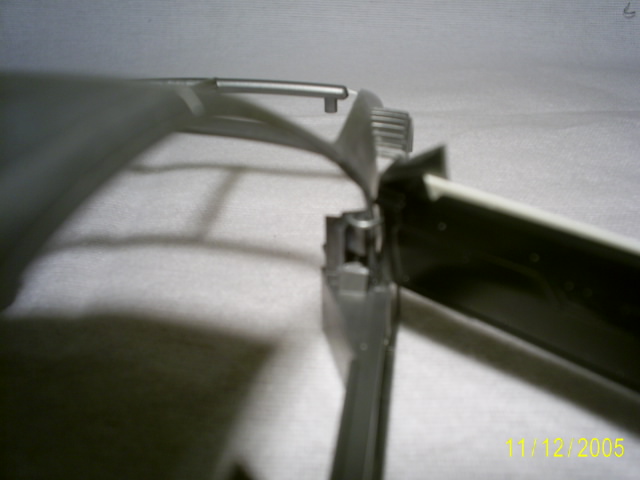

- Com a porta no lugar
- S4021069.JPG (61.53 KiB) Visto 8537 vezes
-

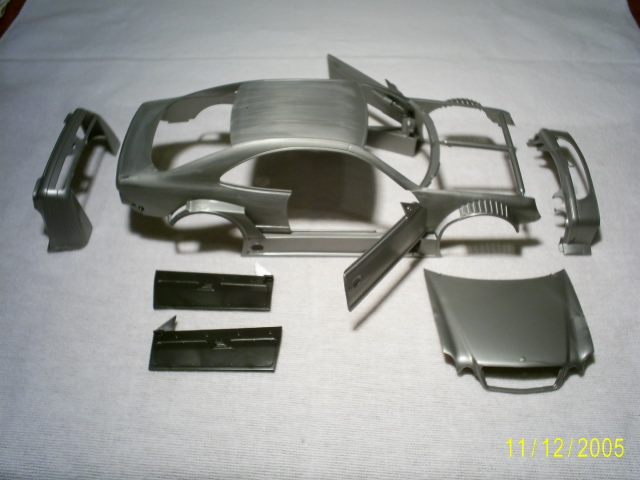

- Aqui com as portas e peças para colocar e colar
- S4021055.JPG (83.68 KiB) Visto 8537 vezes
-

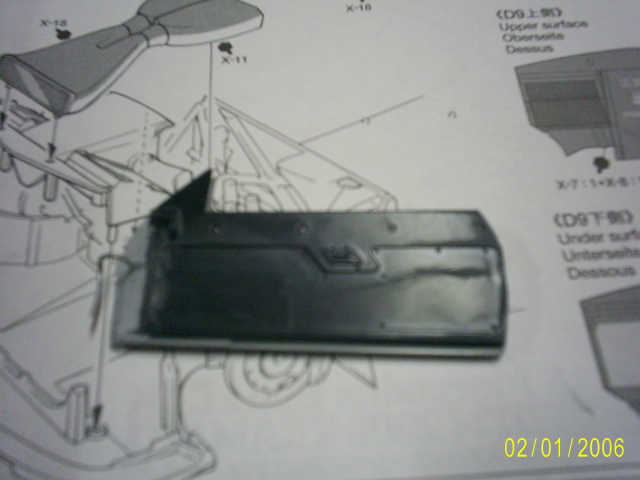

- Com o forro da porta colado e acabado
- S4021320.JPG (73.93 KiB) Visto 8536 vezes
-
- Com as dobradoça colada na porta,
feita com arame e árvore cortada e furada. - S4021062.JPG (87.08 KiB) Visto 8537 vezes
-

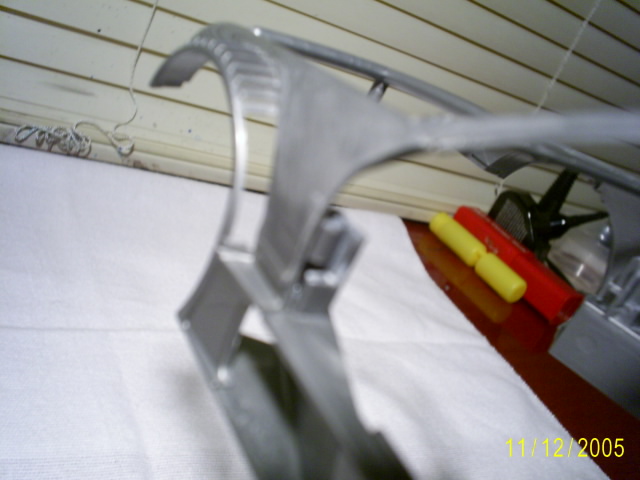

- O suporte da dobradiça
- S4021061.JPG (78.69 KiB) Visto 8536 vezes
-

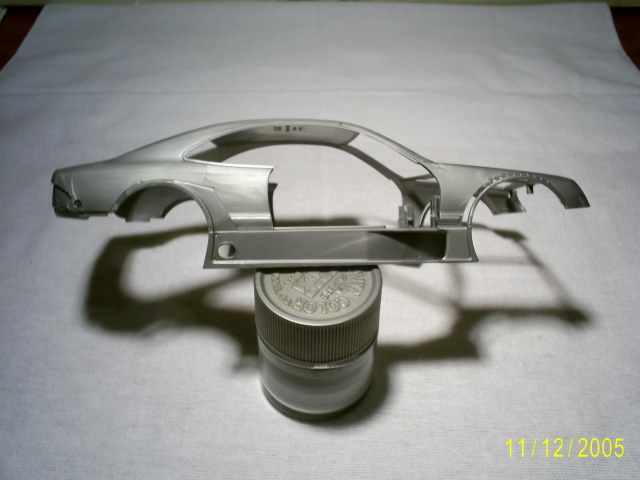

- Aqui sem as portas
- S4021059.JPG (74.47 KiB) Visto 8537 vezes
-
migueldefender
- Mensagens: 19
- Registado: domingo dez 25, 2005 9:35 pm
- Contacto:
Pessoal
Só saiu a primeira foto do passo a passo da porta, vou colocar de novo
Só saiu a primeira foto do passo a passo da porta, vou colocar de novo
- Anexos
-

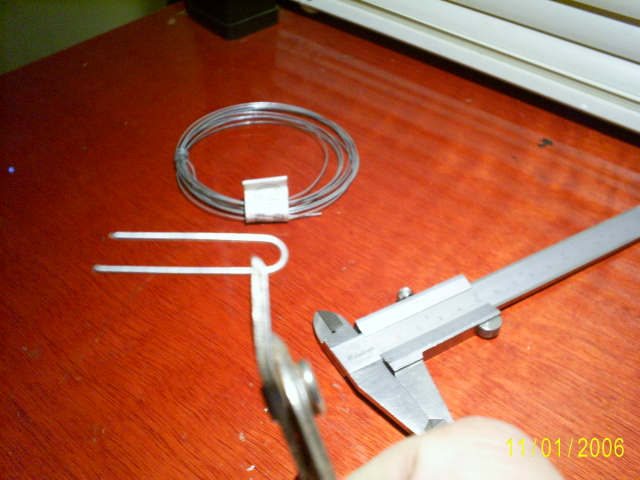

- Segure com a ponta do alicate de um lado e dobre para baixo
- S4021488.JPG (121.51 KiB) Visto 8329 vezes
-

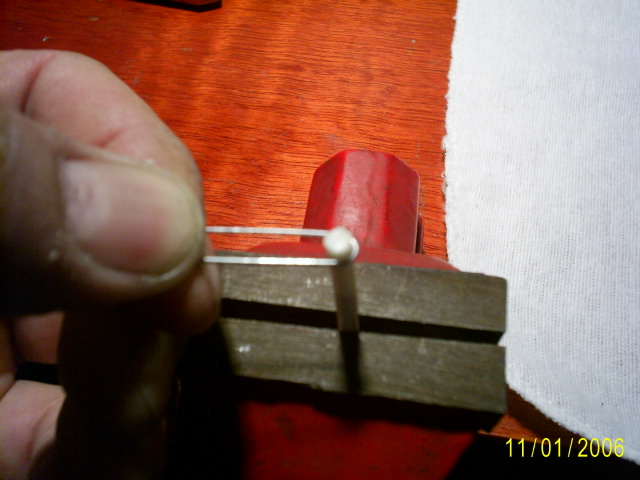

- Coloque na morsa um pedaço de árvore, faça um U nos dois arames
- S4021487.JPG (92.49 KiB) Visto 8330 vezes
-

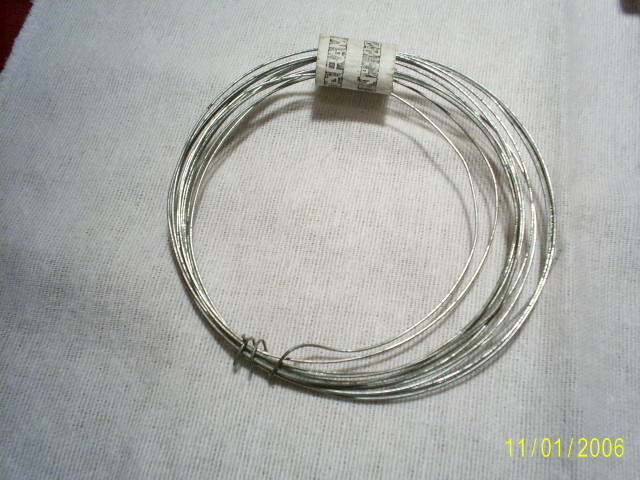

- Arame galvanizado de 0,5 mm, cortar dois pedaços de 4 cm , encontra na casa de materiais de construção.
- S4021477.JPG (122.78 KiB) Visto 8327 vezes
-

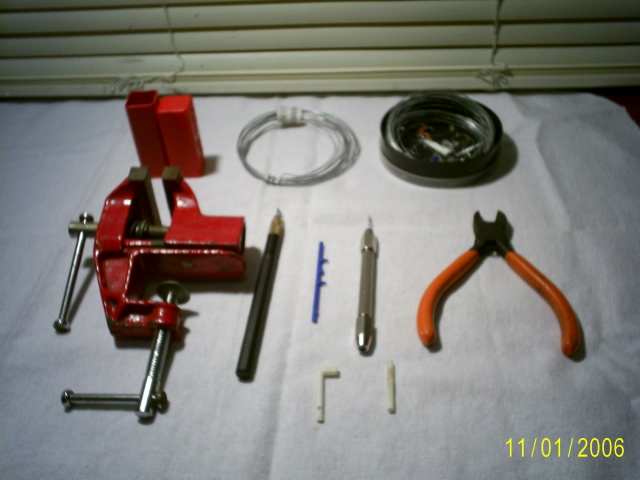

- Ferramentas , morsa , alicate , estilete , broca de 0,5 mm , furador manual e um pedaço de árvore
- S4021476.JPG (82.28 KiB) Visto 8327 vezes
-
- Depois de furado, corte 4 pedaços de + ou - 5 mm
- S4021497.JPG (69.24 KiB) Visto 8325 vezes
-

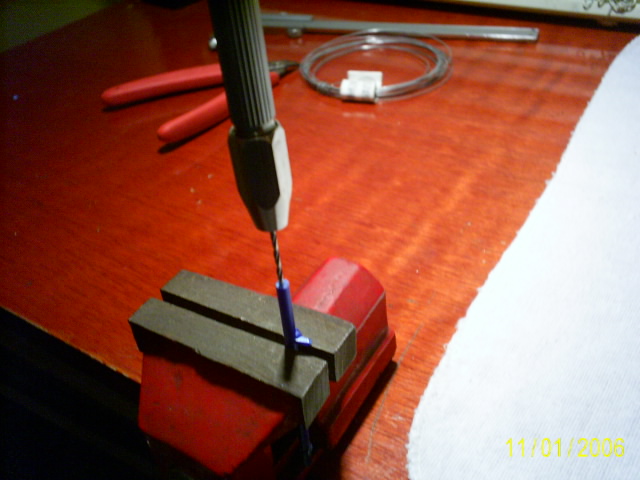

- Prenda a árvore na morsa e fure no centro
- S4021495.JPG (98.84 KiB) Visto 8325 vezes
-
- vai ficar assim uma dobradiça para esquerda e uma para direita.
- S4021493.JPG (109.01 KiB) Visto 8325 vezes
-

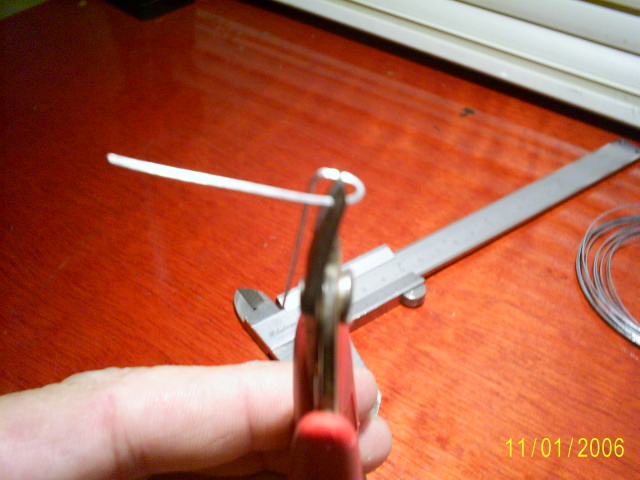

- Segure do outro lado e dobre para atrás
- S4021491.JPG (110.07 KiB) Visto 8326 vezes
-

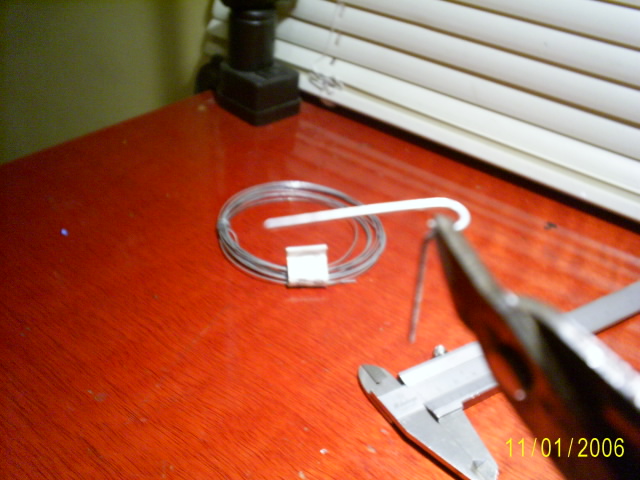

- Vai ficar assim
- S4021489.JPG (114.87 KiB) Visto 8325 vezes
-
- e assim
- S4021505.JPG (82.73 KiB) Visto 8323 vezes
-
- Assim
- S4021504.JPG (112.91 KiB) Visto 8323 vezes
-

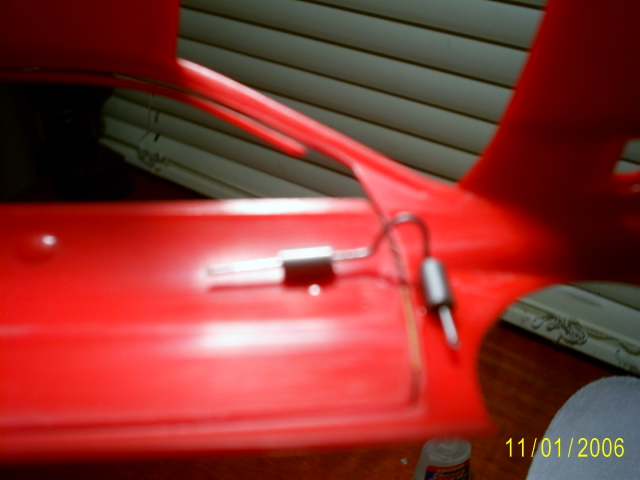

- Coloque a dobradiça no lugar e de pingo de super bonder
- S4021506.JPG (71.72 KiB) Visto 8323 vezes
-
- Coloque a porta no lugar e coloque um fita adesiva para fixar as portas
- S4021502.JPG (106.54 KiB) Visto 8322 vezes
-

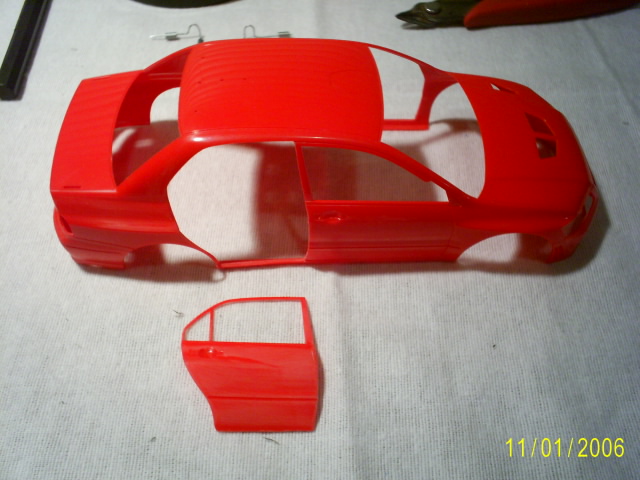

- Porta traseira aberta
- S4021501.JPG (101.84 KiB) Visto 8324 vezes
-

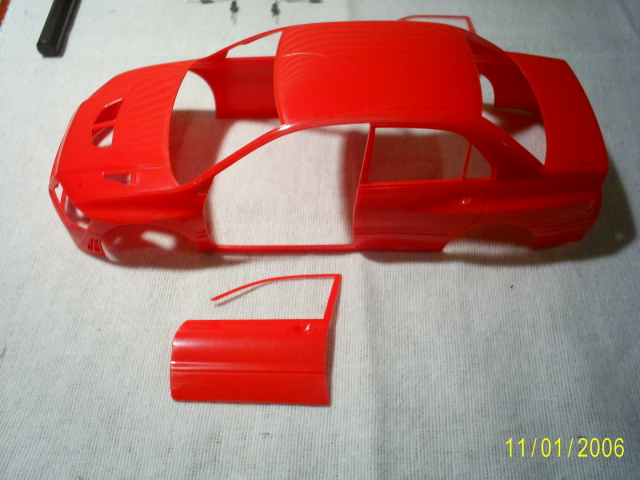

- carro com a porta dianteira aberta
- S4021500.JPG (100.5 KiB) Visto 8323 vezes
-
- Colocar os 4 pedaços de árvore na dobradiça
- S4021499.JPG (69.24 KiB) Visto 8323 vezes
-

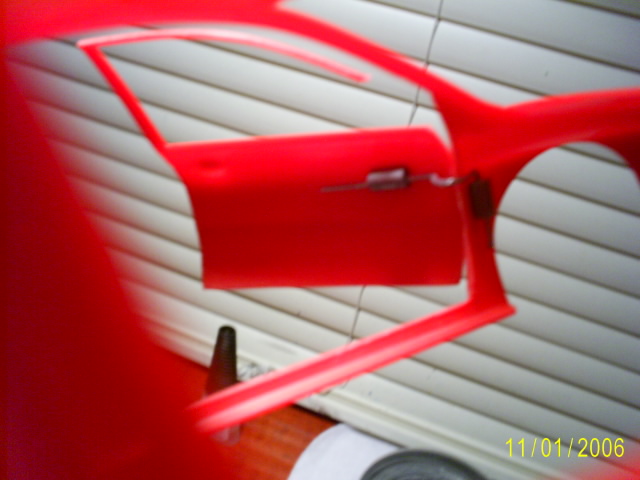

- assim
- S4021513.JPG (90.71 KiB) Visto 8323 vezes
-

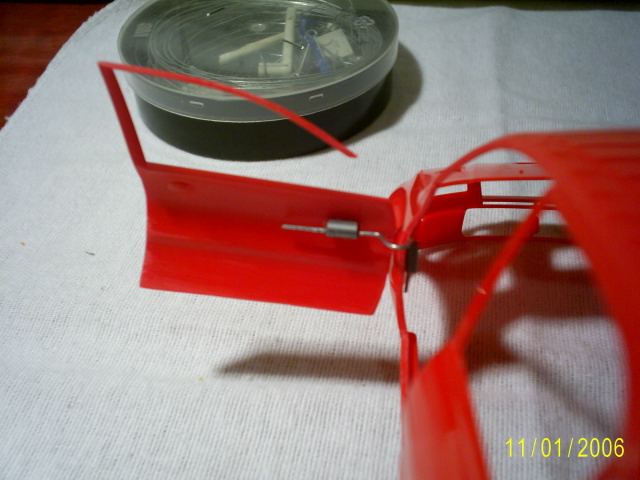

- Vai ficar assim
- S4021511.JPG (95.35 KiB) Visto 8323 vezes
-

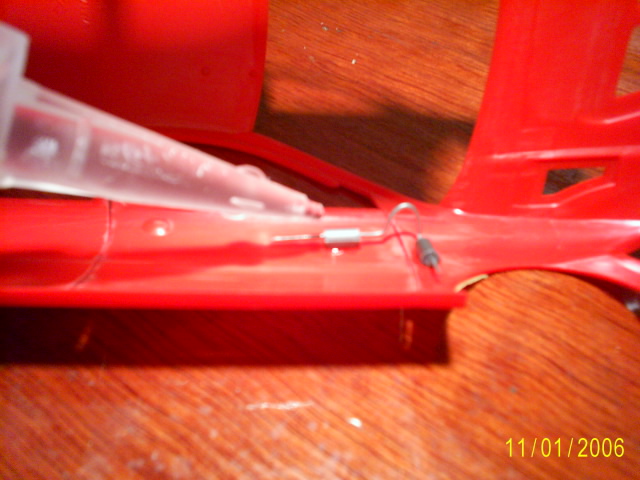

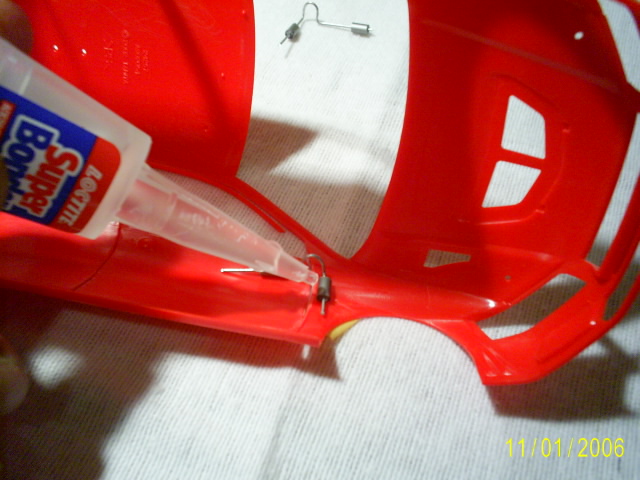

- Veja se a porta abre e fecha normalmente, se ficar tudo bem de um pingo de cola no arame com a buchinha, assim
- S4021508.JPG (106.89 KiB) Visto 8322 vezes
-

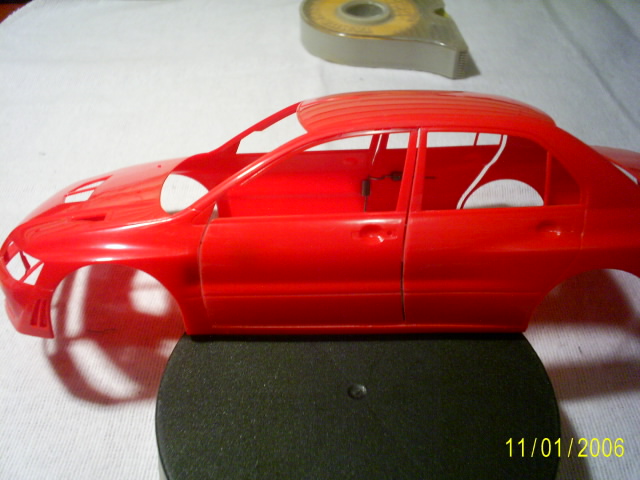

- Tire as fitas da portas traseira e dianteira
- S4021509.JPG (102.18 KiB) Visto 8322 vezes
Continuando......
- Anexos
-

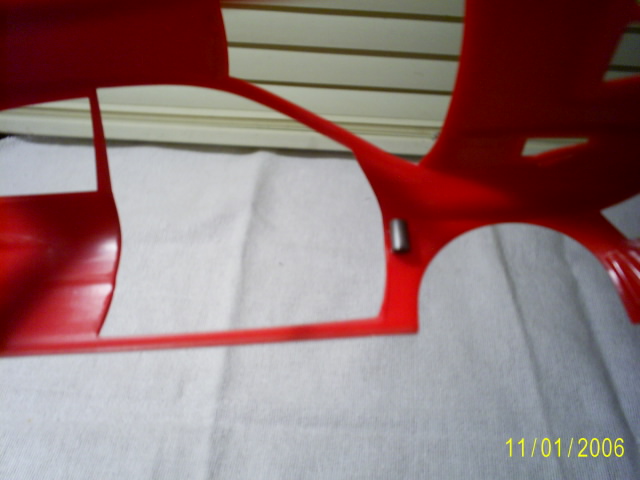

- A carroceria vai ficar assim
- S4021521.JPG (76.37 KiB) Visto 8320 vezes
-
- Para pintar tire as portas e coloque a forração
- S4021520.JPG (90.67 KiB) Visto 8320 vezes
-

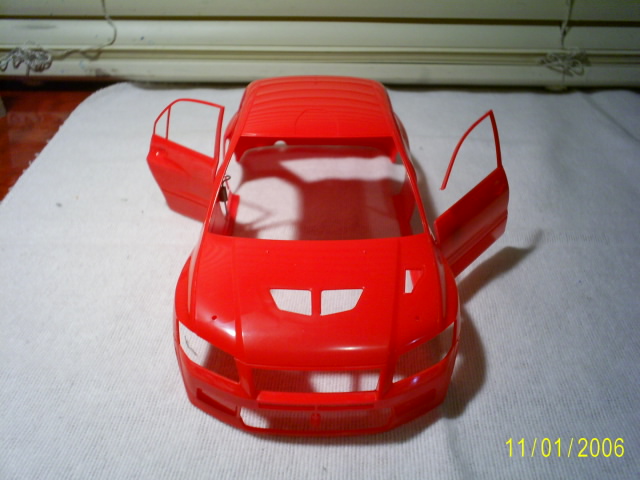

- Portas abertas
- S4021519.JPG (93.98 KiB) Visto 8319 vezes
-

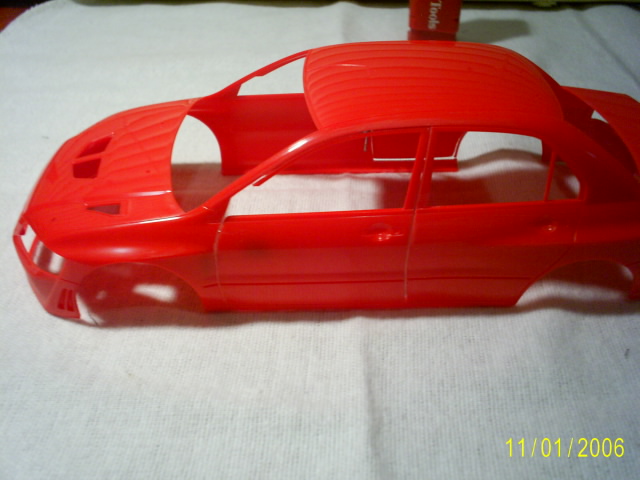

- Portas fechadas
- S4021514.JPG (88.43 KiB) Visto 8317 vezes
